수원 사무실 탕비실 싱크대 배수펌프 신규 설치, 벽 수직 배관과 화장실 천장 출수 배관까지 연결한 과정

어떤 요청이었나

공공기관 사무실이 이전하면서 탕비실 싱크대에 배수펌프를 설치해 달라는 요청이 있었습니다. 막히거나 고장 난 배관을 고치는 일이 아니라 새로 설치하는 현장이었습니다.

설치 전에 무엇을 확인했나

현장에 도착해 배관 구조부터 파악했습니다. 이 현장은 탕비실 벽을 따라 올라가는 수직 배관이 화장실 천장으로 이어지는 출수 배관과 연결되는 구조였습니다. 설치 전에 확인한 것은 이 배관 구조였습니다.

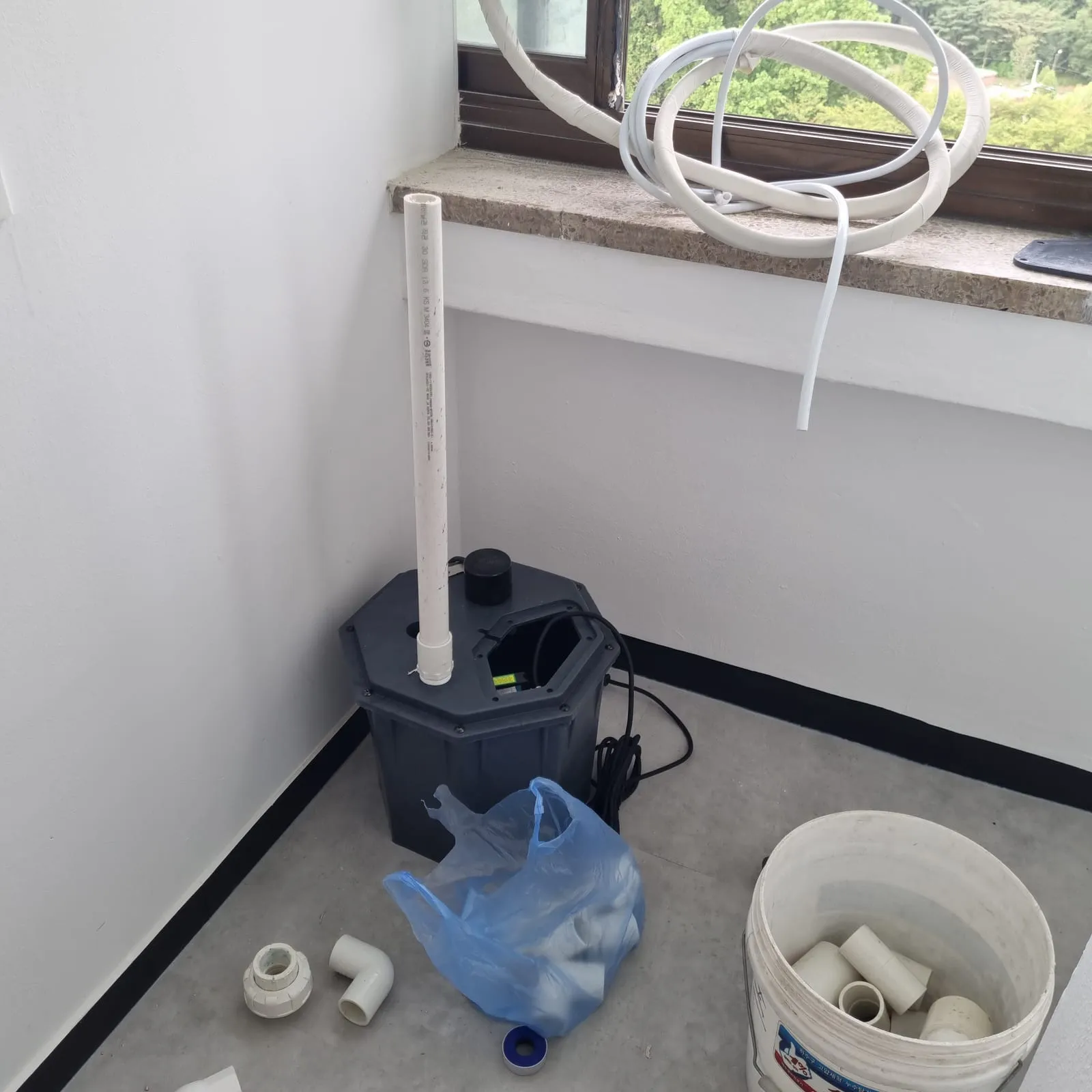

배관 구조를 파악한 뒤 가져간 배수펌프 설치를 준비했습니다. 준비 사진에서는 펌프 본체 위에 배관을 세워 놓고, 바닥에 이음 부속을 늘어놓은 모습이 보입니다.

벽과 천장 쪽 배관은 어떻게 작업했나

먼저 벽을 타공했습니다. 이어서 벽을 따라 올라가는 수직 배관을 앵커볼트로 고정했습니다. 사진에서는 벽에 붙인 금속 받침쇠가 배관을 잡고 있습니다.

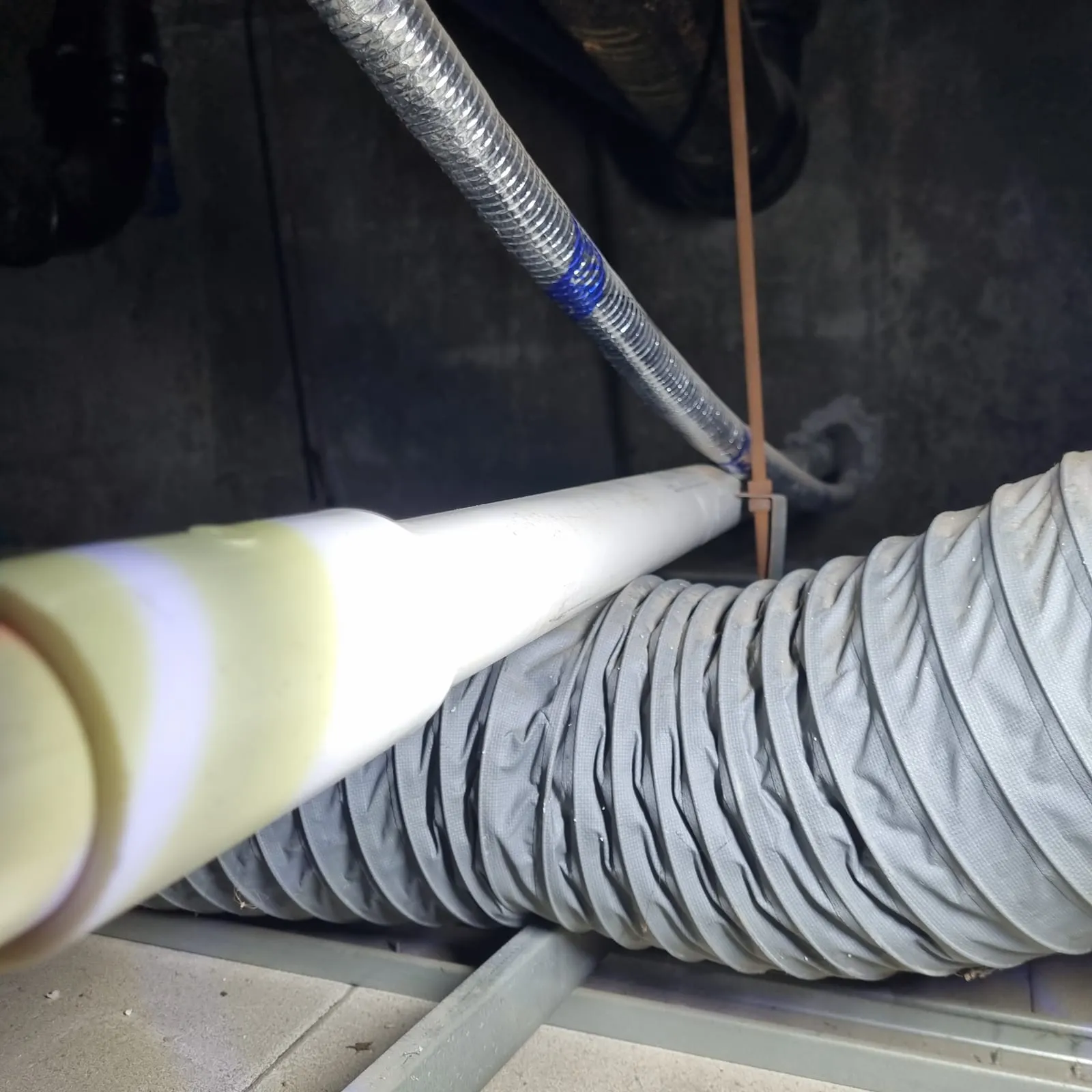

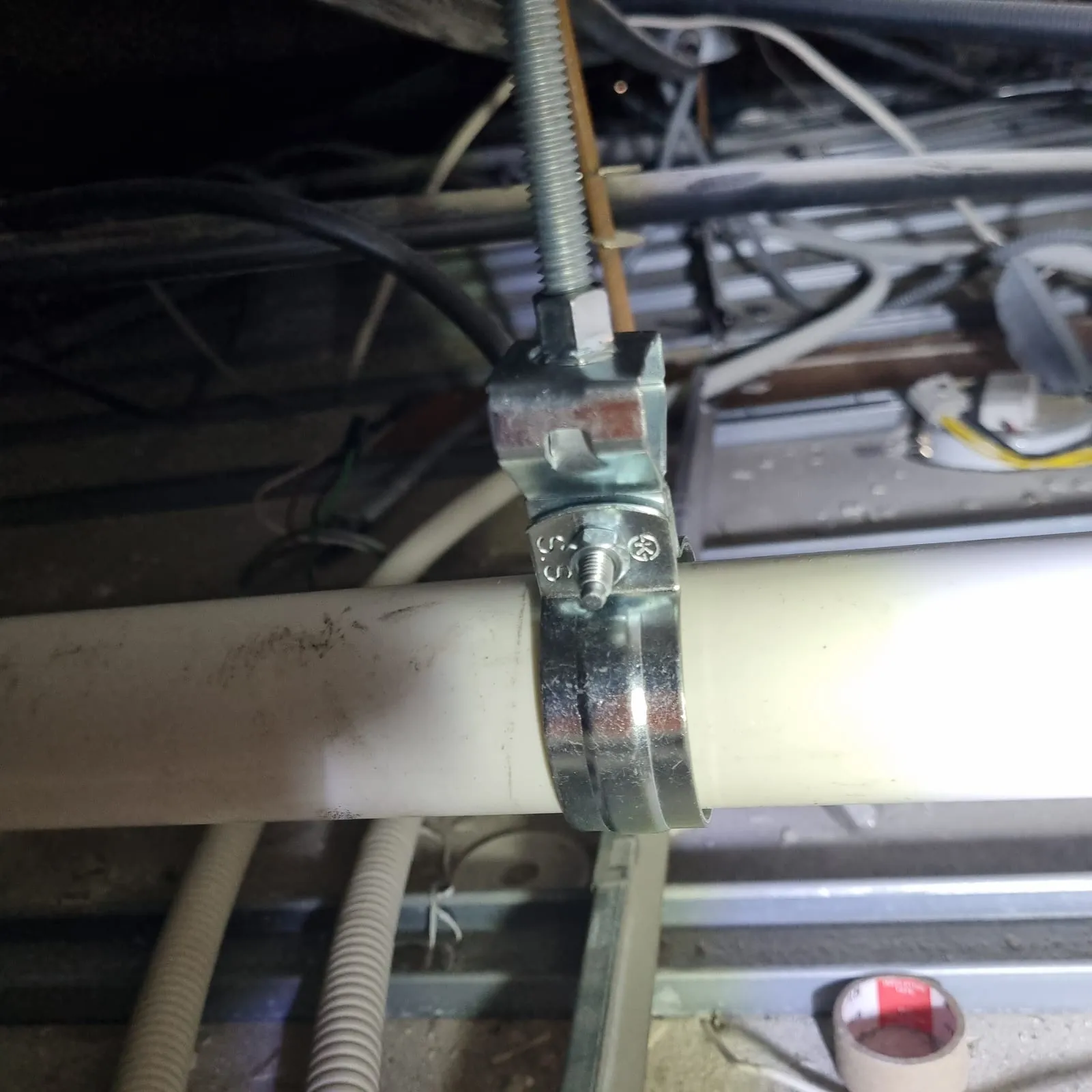

그다음 화장실 천장으로 이어지는 출수 배관 쪽을 연결해 천장 배관 작업을 끝냈습니다. 천장 속 사진에서는 배관을 금속 고정쇠와 나사봉으로 매단 모습과, 이음 부분에 접착제 자국이 남은 모습이 보입니다.

탕비실 안에서는 어떻게 설치했나

천장 작업을 끝낸 뒤 탕비실 안에서 배수펌프 설치를 시작했습니다. 탕비실 안에 배관을 설치하면서 수평계로 배관 수평 상태를 점검했습니다.

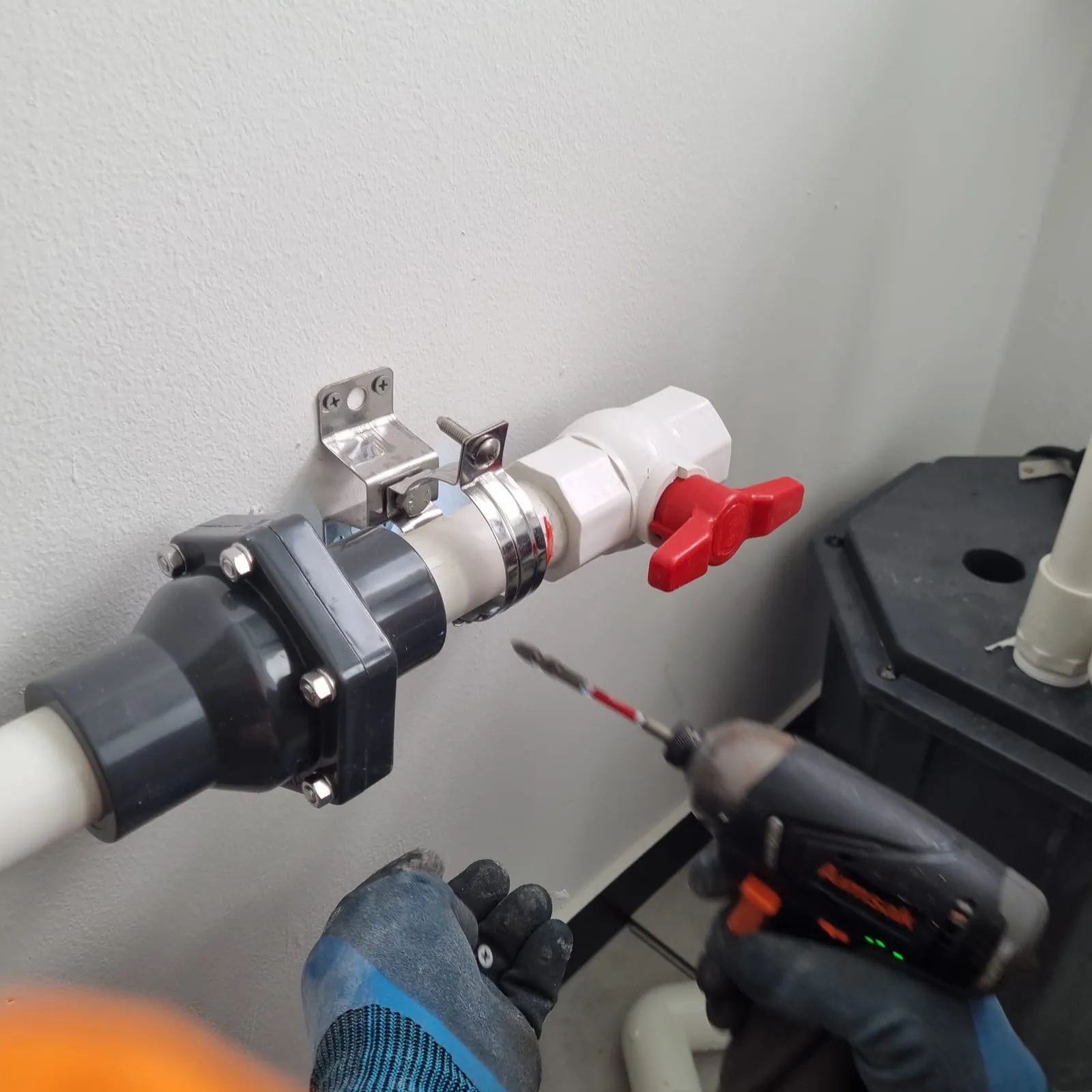

배관에는 체크밸브와 볼밸브를 달았습니다. 사진에서는 벽에 고정한 배관 위로 회색 체크밸브와 빨간 손잡이 볼밸브가 이어져 있습니다. 배수펌프를 설치한 뒤에는 이 배관과 펌프를 연결했습니다.

설치 뒤에는 무엇을 확인했나

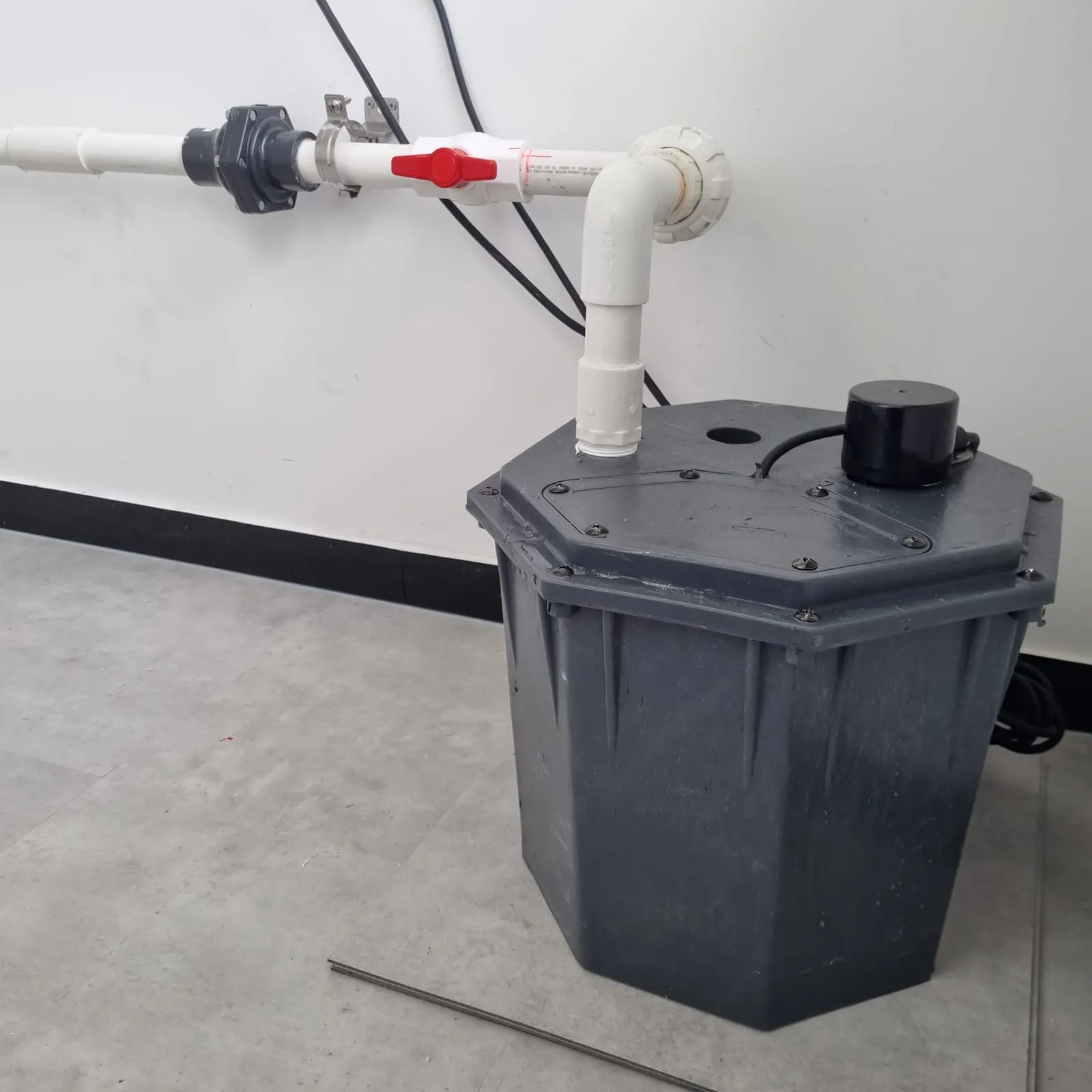

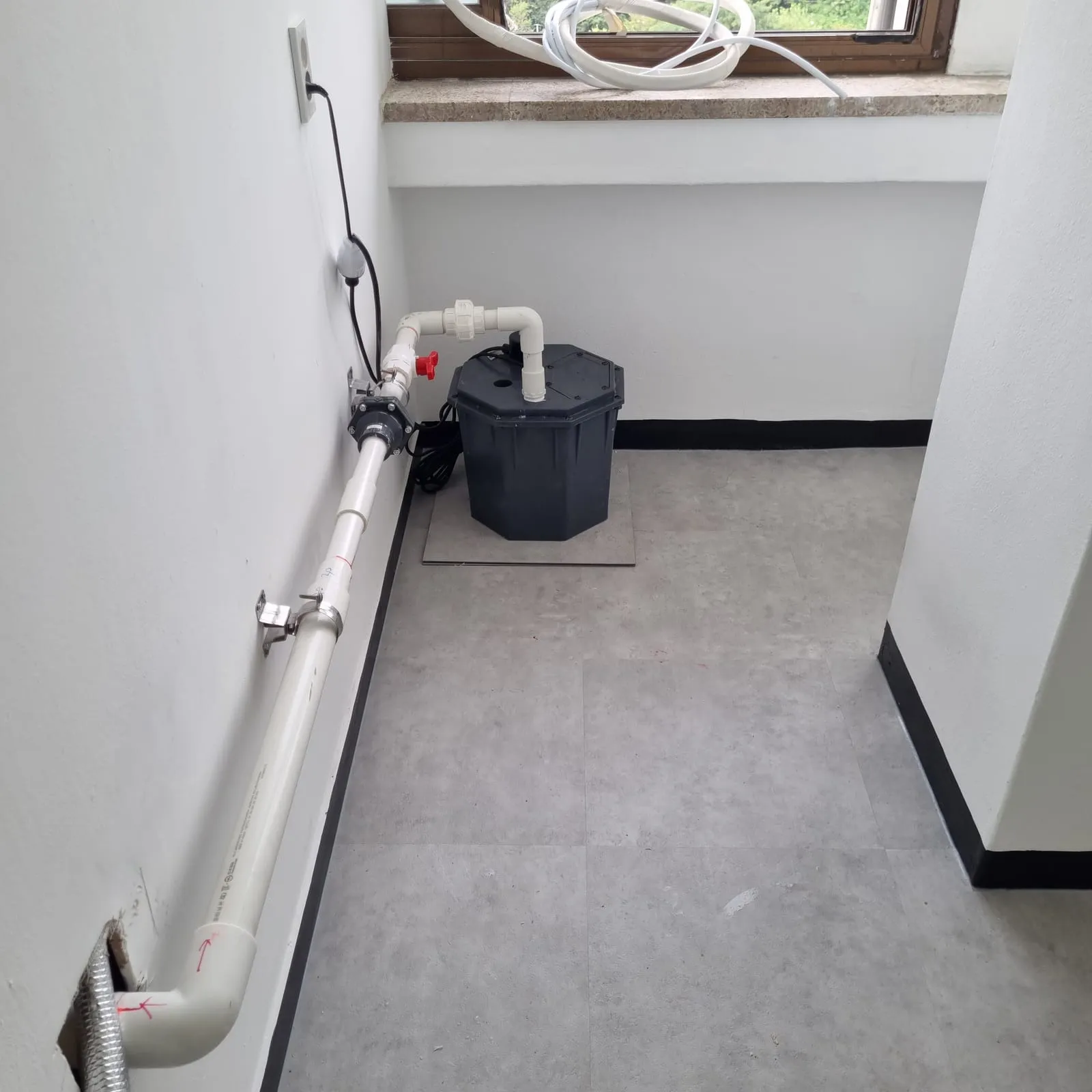

설치를 마친 뒤 배수펌프 작동 테스트까지 했습니다. 설치 뒤 사진에서는 벽에 고정된 배관과 배수펌프가 연결된 모습이 보입니다.

이 사례에서 알아 둘 점

이 현장은 이미 있는 배관을 청소한 것이 아니라 배수펌프를 새로 설치한 현장입니다. 벽 타공, 수직 배관 고정, 천장 출수 배관 연결, 탕비실 안 배관 설치와 펌프 연결이 한 번에 이루어졌습니다.
